上一次写文已是2019年了,新冠疫情对工作生活也产生了非常大的影响,期待疫情尽快结束。近期与朋友聊产品设计的“原型设计工具”选择,讨论Axure、墨刀、蓝湖优劣时,得知竟还有使用OFFICE工具进行设计,所以对Axure和OFFICE文档内容行互转产生了兴趣,今天我们来测试一下相关的途经和方法。

首先,市面任何图形工具都提供了矢量几何图形的设计绘制,比如线、面二维图形,只要使用一个兼容各软件格式的方式进行转换,即可达成目标,所以最好的介质就是svg,那么题目要解决的就是Axure和OFFICE之间只要把图形的svg进行转入转出即可达成。

1. OFFICE绘图转到Axure

以PPT为例,在PPT中绘制图形如果直接复制到剪贴板中,再粘贴Axure会被直接粘贴为位图,而非矢量图,故此路不通,Word、Excel中绘图也不可行。

因此需要一款中间软件,识别剪贴板中的OFFICE图形并转化为SVG,并复制SVG代码后,在Axure中粘贴SVG代码即可完成矢量图形复制,这里我们选择Sketch

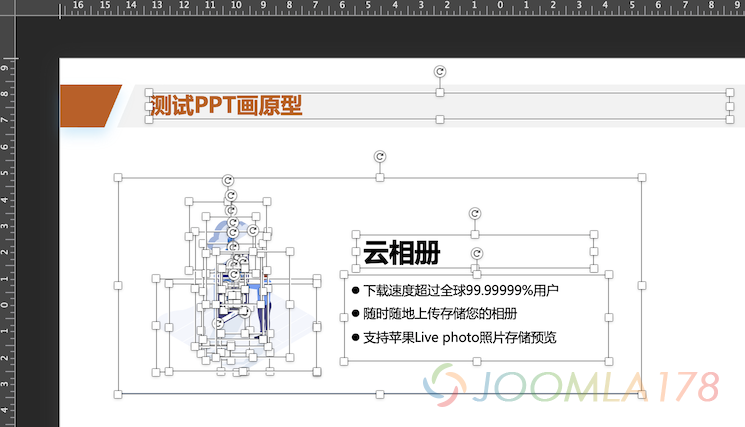

1.1. 这里准备了一些矢量图形、文字在PPT中,并选择内容复制到剪贴板中

ppt design preview 1

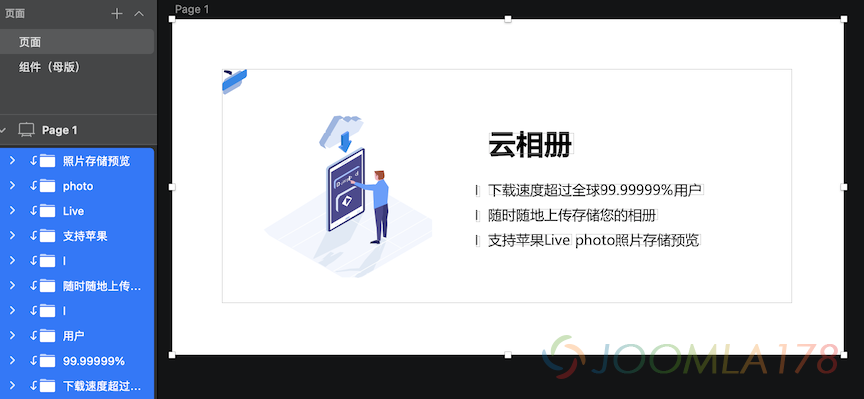

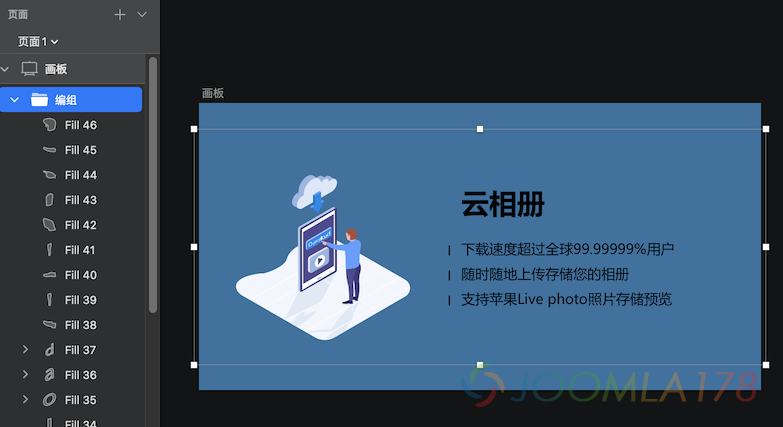

1.2. 接着在Sketch中新建画板,粘贴刚才复制的内容,可以在下图中看到,原来PPT中的矢量图形被分层在Sketch的画板中

ppt design preview 2

1.3. 右击画板中复制进来的SVG图形,选择“拷贝SVG代码”,这时候进入剪贴板的内容是代码级的svg。这时候在Axure中空白页中粘贴代码(非文本中粘贴,直接粘贴,或右键空白处再点击“粘贴”)

1.4. 粘进来的图形默认作为位图表现,但Axure提供转换为图形的工具,右点刚才粘进来的图形,选择“变换图片(Transform Image) - 转换SVG图片为形状(Convert to SVG Shapes)”

ppt design preview 3

这时候,就转化为矢量图形了,可以任意编辑,这里需要注意的是,从Sketch复制过来时,可能图形会有背景,粘贴到Axure并转换SVG图片为形状后,打散分组再将背景移除即可。

2. Axure绘图转到OFFICE

相比上文转换,Axure绘图转到OFFICE就没有那么方便了,核心原因是Axure绘制的线、面在剪贴板中并非以SVG形式存在,而是以位图进入剪贴板,故直接借助Sketch复制粘贴是无解的。所以仍然要借助将Axure绘制的图形内容转换至SVG,笔者找了一圈终于找了一款名为“MasterGo”的Saas化软件,作为中间媒介。

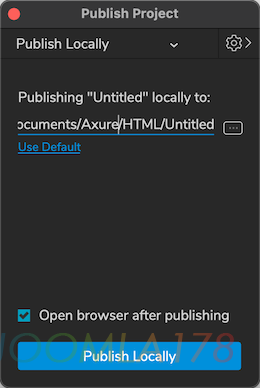

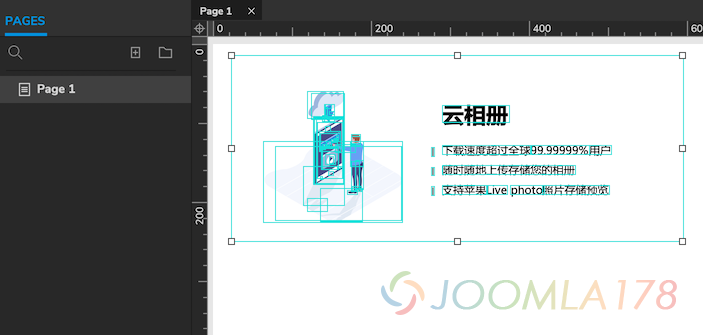

2.1. 这里仍然以上面图形为例,在Axure中选择发布原型为HTML

ppt design preview 4

接着将HTML打包名为test.zip(文件名随意)

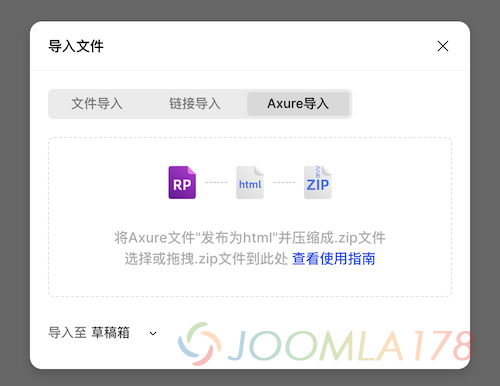

2.2. 在MasterGo控制台主页面板中点击“导入文件”,并导入刚才的test.zip

ppt design preview 5

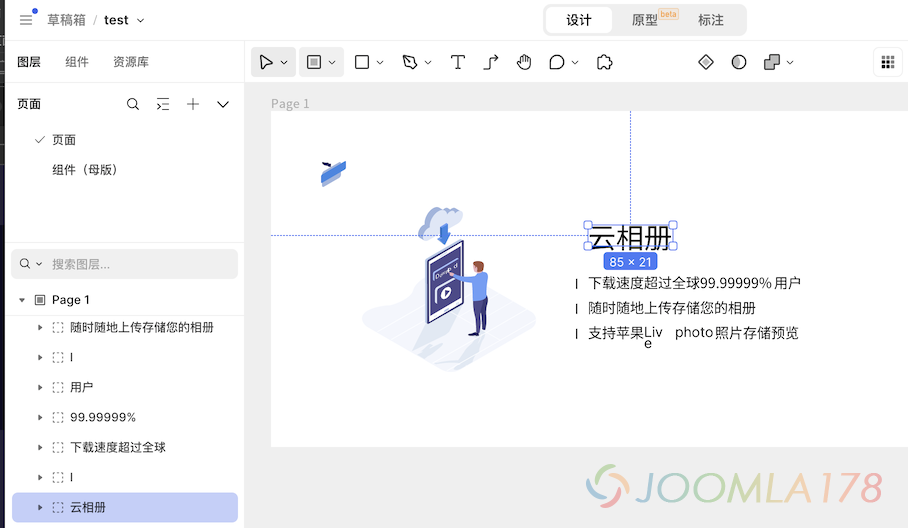

稍等片刻解析转换后,打开该导入的项目,解析过程可能存在一些损耗,但整体不受影响

ppt design preview 6

需要注意的是,选中在MasterGo中刚才导入的图形,右键点击图形,选择“复制/粘贴为... - 复制SVG代码”,这里复制的SVG代码比较冗余,相当于是多串<svg>...</svg>的代码组合,不适合保存为单个SVG文件,因此该功能暂不可用,取尔用MasterGo导出Sketch文件方式。

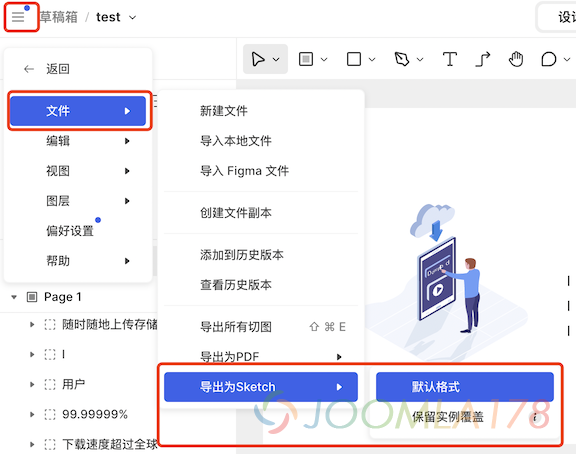

2.3 在MasterGo导入该图形的项目中,点击左上角三道杠 - 选择“文件 - 导出为Sketch - 默认格式”,并保存该Sketch文件

ppt design preview 8

2.4. 接着使用Sketch打开该文件,并选中图形后,右击画板中的图形,选择“拷贝SVG代码”,这时候进入剪贴板的内容是代码级的SVG,并且是一个完整的<svg>...</svg>代码串。

ppt design preview 9

然后使用任意代码编辑器,如记事本、sublime、vscode,粘贴该段代码,并保存文件为 aaa.svg,即可形成矢量图形,可以尝试在浏览器中打开该aaa.svg,可预览该图。

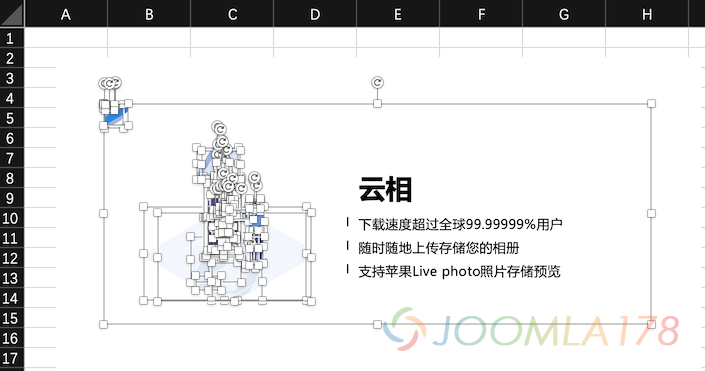

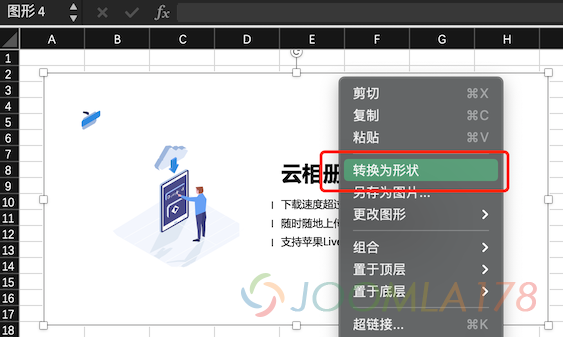

2.5. 最后,我们以Excel为例实现Axure导入后接着在OFFICE中绘制修改原型,在Excel中导入该图形,导入的图形需要右键点击图形,选择“转换为形状”,然后该图形在Excel中就以矢量图形式存在。

ppt design preview 10

转换为形状的图形是以分组形式存在,可以根据需要进行“取消分组”进而持续编辑。

ppt design preview 11

到此这两种极为少见的互转场景的可行性研究就完成了,在这个过程中仍然有图形失真、损耗情况存在,需要手动进行调整。本文仅为此方案提供可行性探索,仅供有需要的朋友参考,并不构成指导性意见。
